CS碳纖維硅質(zhì)防火保溫板(碳硅板)研發(fā)技術(shù)背景

技術(shù)領(lǐng)域

[0001] 本發(fā)明涉及建筑外墻保溫系統(tǒng)、建筑外墻保溫系統(tǒng)防火隔離帶及建筑屋面保溫系統(tǒng)的保溫板，特別是涉及一種CS碳纖維硅質(zhì)防火保溫板及其制作方法。

背景技術(shù)

[0002] CS碳纖維硅質(zhì)防火保溫板(碳硅板)，其中CS為碳纖維Carbon fiber、有機(jī)硅材料Slionematerial英文首寫字母。

[0003] 目前國內(nèi)相對(duì)比較成熟的外墻保溫材料主要有EPS膨脹聚苯板、XPS擠塑板、PU聚氨酯復(fù)合板和巖棉保溫板。保溫材料應(yīng)用都比較廣泛，但是各有優(yōu)缺點(diǎn)，其中EPS、XPS和聚氨酯發(fā)泡復(fù)合板的使用占到95份以上的市場(chǎng)份額，他們具有良好的絕熱性能，但致命缺點(diǎn)就是阻燃性能差，遇火或在高溫情況下就迅速燃燒或變形，成為建筑火災(zāi)最大的安全隱患。巖棉保溫板防火性能可達(dá)到A級(jí)不燃，但抗拉強(qiáng)度很差，吸水率較高，很難滿足工程施工和應(yīng)用。

[0004] 但近年來，南京中環(huán)國際廣場(chǎng)、哈爾濱經(jīng)緯360度雙子星大廈、濟(jì)南奧體中心、北京央視新址附屬文化中心等大型火災(zāi)發(fā)生，造成巨大的財(cái)產(chǎn)損失。為此住建部和公安部下發(fā)了(公通字[2009]46號(hào)《民用建筑外保溫系統(tǒng)及外墻裝飾防火暫行規(guī)定》)的文(簡(jiǎn)稱46號(hào)文)，以及《建筑設(shè)計(jì)防火規(guī)范(GB50016-2014)》新規(guī)的出臺(tái)，可見研究開發(fā)不燃保溫材料迫在眉睫。

[0005] 當(dāng)前外墻保溫材料分為有機(jī)保溫材料和無機(jī)保溫材料，有機(jī)保溫材料具有導(dǎo)熱系數(shù)低，保溫效果好的特點(diǎn)，但防火性能只達(dá)到B2或B1級(jí)，達(dá)不到A級(jí)的規(guī)定和要求，不能滿足高層民用建筑和公共建筑的防火要求;有些無機(jī)保溫材料防火性能達(dá)到A級(jí)，但導(dǎo)熱系數(shù)較高，保溫效果差，不能滿足民用建筑或公共建筑的節(jié)能要求。發(fā)明內(nèi)容

[0006] 針對(duì)上述情況，為克服現(xiàn)有技術(shù)之缺陷，本發(fā)明之目的就是提供一種CS碳纖維硅質(zhì)防火保溫板，目的在于解決傳統(tǒng)的保溫板在做到保溫效果的同時(shí)不能達(dá)到好的防火性能的問題。

[0007] 其技術(shù)方案是，由重量份百分比的硅酸鹽水泥、礦渣、發(fā)泡劑、穩(wěn)泡劑、碳纖維、炭黑、納米級(jí)保溫材料和水構(gòu)成;

[0008] 所述的硅酸鹽水泥為40份～50份;

[0009] 所述的礦渣為50份～60份;

[0010] 所述的發(fā)泡劑為4份～5 .5份;

[0011] 所述的穩(wěn)泡劑為1份～1 .5份;

[0012] 所述的炭黑為2份～2 .5份;

[0013] 所述的納米級(jí)保溫材料0 .5份～1份;

[0014] 所述的水為50份～60份。

[0015] 所述的硅酸鹽水泥為早強(qiáng)型水泥。

[0016] 所述的硅酸鹽水泥為425R型水泥。

[0017] 所述的礦渣粉為金屬礦渣粉。

[0018] 所述的金屬礦渣粉目數(shù)為≥200目。

[0019] 所述的發(fā)泡劑為液態(tài)的雙氧水。

[0020] 所述的穩(wěn)泡劑為液態(tài)或粉質(zhì)。

[0021] 所述的碳纖維為聚丙烯類碳纖維。

[0022] 所述的炭黑為粉狀。

[0023] 所述的納米級(jí)保溫材料為氣凝膠。

[0024] 本發(fā)明還提供一種CS碳纖維硅質(zhì)防火保溫板的制作方法，目的在于解決傳統(tǒng)的保溫板在做到保溫效果的同時(shí)不能達(dá)到好的防火性能的問題。

[0025] a、將硅酸鹽水泥、礦渣、碳纖維、炭黑、納米級(jí)保溫材料按重量份數(shù)進(jìn)行稱量預(yù)混后;

[0026] b、添加稱量后的水，添加的水溫保持在45～55℃;

[0027] c、添加稱量份數(shù)的發(fā)泡劑和穩(wěn)泡劑，添加完畢后進(jìn)行混合攪拌，攪拌形成均勻的漿料;

[0028] d、將漿料在規(guī)定尺寸的模具中進(jìn)行澆筑，澆筑后的漿料凝固后進(jìn)行脫模、養(yǎng)護(hù)、切割。

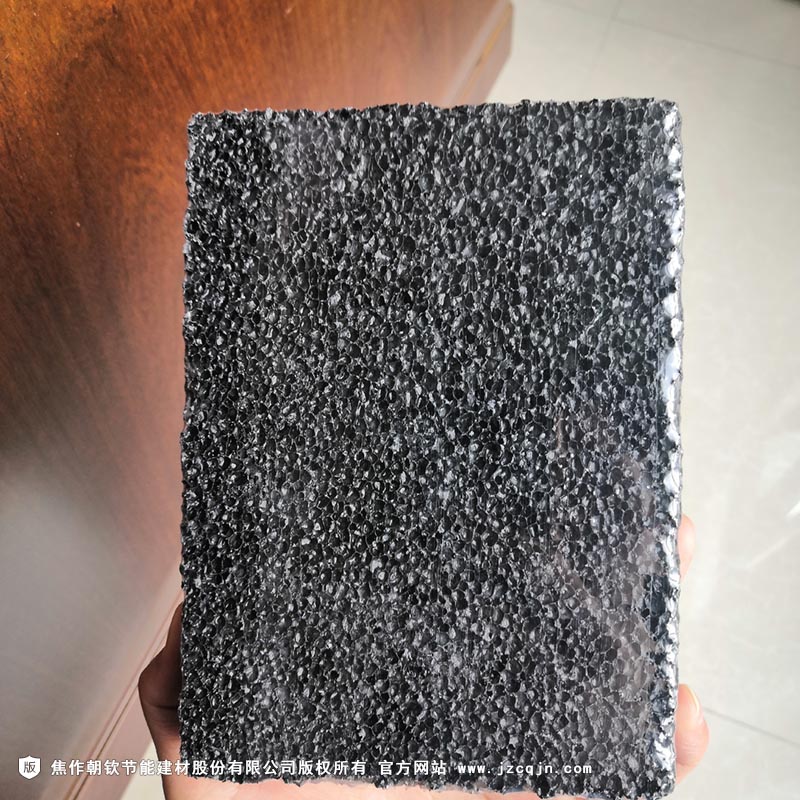

[0029] 本發(fā)明CS碳纖維硅質(zhì)防火保溫板(碳硅板)具有極低的導(dǎo)熱系數(shù)，保溫效果好，其防火性能又達(dá)到不燃A級(jí)，CS碳纖維硅質(zhì)防火保溫板的發(fā)明和應(yīng)用，完全符合高層民用建筑和公共建筑的防火要求，是一種既節(jié)能又防火的高效保溫材料。

注：本文“CS碳纖維硅質(zhì)防火保溫板(碳硅板)研發(fā)技術(shù)背景”摘自朝欽節(jié)能專利《CS碳纖維硅質(zhì)防火保溫板及其制作方法》。
