近年來，國家大力推廣建筑保溫節(jié)能，建筑節(jié)能已成為影響我國能源可持續(xù)發(fā)展戰(zhàn)略決策的關鍵因素，因此，在節(jié)能減排的大背景下，建筑業(yè)對建材行業(yè)的發(fā)展具有重大需求。住房和城鄉(xiāng)建設部與科技部聯(lián)合印發(fā)了《既有建筑節(jié)能改造技術推廣目錄》，包括多項建材類產(chǎn)品。其中也包括水泥發(fā)泡保溫板等新型保溫材料。我們今天具體聚焦到發(fā)泡水泥板的討論。

發(fā)泡水泥保溫板按生產(chǎn)方式不同可分為物理發(fā)泡和化學發(fā)泡。物理發(fā)泡：將發(fā)泡劑通過機械設備制備成泡沫，再將泡沫加入到由水泥基膠凝材料、集料、摻合料、外加劑和水制成的料漿中，經(jīng)混合攪拌、澆注成型、養(yǎng)護而成的保溫板材(以下簡稱發(fā)泡水泥保溫板)。

水泥發(fā)泡保溫板是應國家《民用建筑外保溫系統(tǒng)及外墻裝飾防火暫行規(guī)定》而推出的，基本原理是利用水泥的不燃及混凝土中大量的封閉氣孔達到防火、輕質、保溫的效果。其優(yōu)點是保溫效果良好，導數(shù)系數(shù)低，不燃燒，防水，與墻體粘接力強，強度高，無毒害放射物質，環(huán)保。水泥發(fā)泡板是用泡沫劑制備的泡沫與水泥，攪拌混合澆注成形后，經(jīng)養(yǎng)護而成的一種水泥基輕質多孔無機防火保溫板，其燃燒性能A1級，是目前應用于防火隔離帶的**產(chǎn)品。

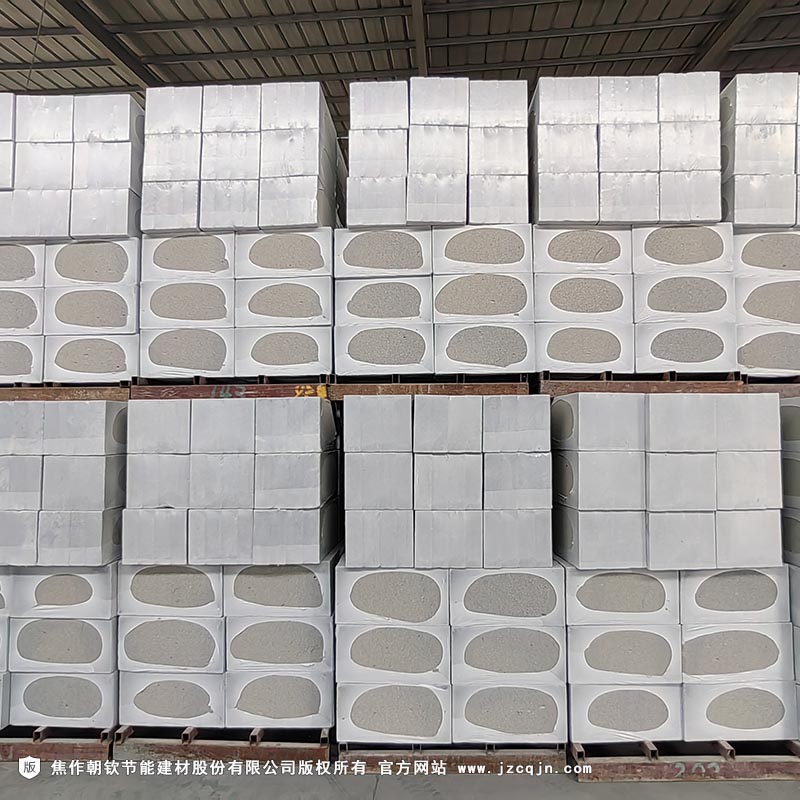

發(fā)泡水泥板工藝：

1、脫模：待發(fā)泡水泥保溫板完成初凝，具備初期強度時即可脫模。

2、切割：具備一定強度的發(fā)泡水泥保溫板毛坯脫模后即可進行切割，切割規(guī)格根據(jù)需要調整切割刀片進行。

3、成品養(yǎng)護：發(fā)泡水泥保溫板養(yǎng)護齡期應不低于7天。

4、上料、混合：通過上料系統(tǒng)將定量的水泥、發(fā)泡劑、穩(wěn)泡增強劑加入攪拌機，干混30秒鐘。

5、攪拌：將定量的溫水加入攪拌機，濕攪拌2分鐘;將定量的發(fā)泡劑加入攪拌機攪拌8-15秒鐘。

6、注模、發(fā)泡：隨即將漿料注入模具內發(fā)泡，發(fā)泡過程約3-5分鐘。

7、初期養(yǎng)護：注模完成后靜置若干小時進行初期養(yǎng)護。

發(fā)泡水泥板的施工注意事項

1、發(fā)泡水泥板粘貼時必須對墻面進行界面處理。

2、發(fā)泡水泥板在基層墻體上的粘貼應采用滿粘法。

3、發(fā)泡水泥板施工應從首層開始，首層加設不銹鋼托架。

4、無機發(fā)泡水泥保溫系統(tǒng)一般常用雙網(wǎng)構造。

5、錨固件安裝在**道抺面砂漿(壓入網(wǎng)布)初凝后進行，使用電鉆在發(fā)泡水泥板的角縫處打孔，建筑高度在20米以內每平方米設置4—5個錨栓為宜，20米以上每平方米設置7—9個為宜;

采用發(fā)泡水泥板作為屋面保溫隔熱材料，使得隔熱層與樓板基面之間結合附著性能大大提高。過去大多數(shù)地暖施工中采用苯板做隔熱層，不能與原基面很好的結合，更沒有有效的附著力，造成脫層、空鼓、龜裂等。
